Автоматика для теплиц
Дата публикации: 07.05.2021
           Итак, Вы закончили строительство своей теплицы на даче или возле дома. Но оказалось , что выращивание овощей, это не только удовольствие, но и тяжкий труд.
Одна из проблем такого процесса - необходимость постоянного контроля за растениями и состояния теплицы в целом. Решить эту проблему может автоматизация теплицы. В интернете представлено много вариантов контроллеров. Но теплица уже построена и, возможно, не все варианты Вас устраивают. Какие то предложения нельзя применить в Вашем случае,  другие - не все запросы от автоматизации обеспечивают.

Рассмотрим, какие же требования желательно обеспечить и как это реализовать.

Центральный модуль (контроллер) должен получать с помощью различных датчиков информацию о состоянии окружающей среды, исправности механизмов, положению различных устройств типа окон, наполненности баков воды, выполнять различные действия по поддержанию стабильного климата в теплице и среды выращивания растений.


 Контроллер руководствуясь полученной информацией выдает команды для подачи орошения, проветривания посредством открывания окон или вентиляторов, подогревом помещения и другие действия. Для этого в теплице монтируются различные механизмы  управления фрамугами, клапана для полива или подачи воды в накопительные емкости. Круг задач очень большой и контроллер должен уметь их выполнять. Простой "самоделке", как правило, это не под силу.

 Второй аспект проблемы - необходимость постоянно знать что происходит в теплице и при необходимости внести коррективы в процесс регулирования.
Также требуется получать актуальную информацию в удаленном режиме и иметь возможность дистанционного управления системой. Вы можете быть в отъезде  или теплица установлена далеко от Вашего места проживания. Для этого контроллер должен иметь возможность подключаться к интернету через WiFi соединение. А если такой технической возможности нет -  выполнять связь через телефонный модем.

     Как было сказано раньше, теплица уже построена и что то переделывать под требования контроллера проблематично.  Поэтому нужно иметь возможность подстроить контроллер под требования конструкции теплицы. Настройка эта должна быть не сложной, не все имеют знания по программированию, а изучение как это осуществить должно быть максимально простым.  Для этого нами создана программа "Конфигуратор". Программа имеет дружественный, интуитивно понятный интерфейс. При этом возможности программы очень большие. Продвигаясь от простого к сложному, Вы сможете настроить так что удовлетворите все свои требования к процессу выращивания.

    Сборка системы.  Сначала установим (или приобретем готовое изделие) в электрический ящик. Желательно применить ящик из пластмассы. Он не будет ржаветь, а самое главное, не будет экранировать сигналы WiFi и или телефонной связи.

Ящик

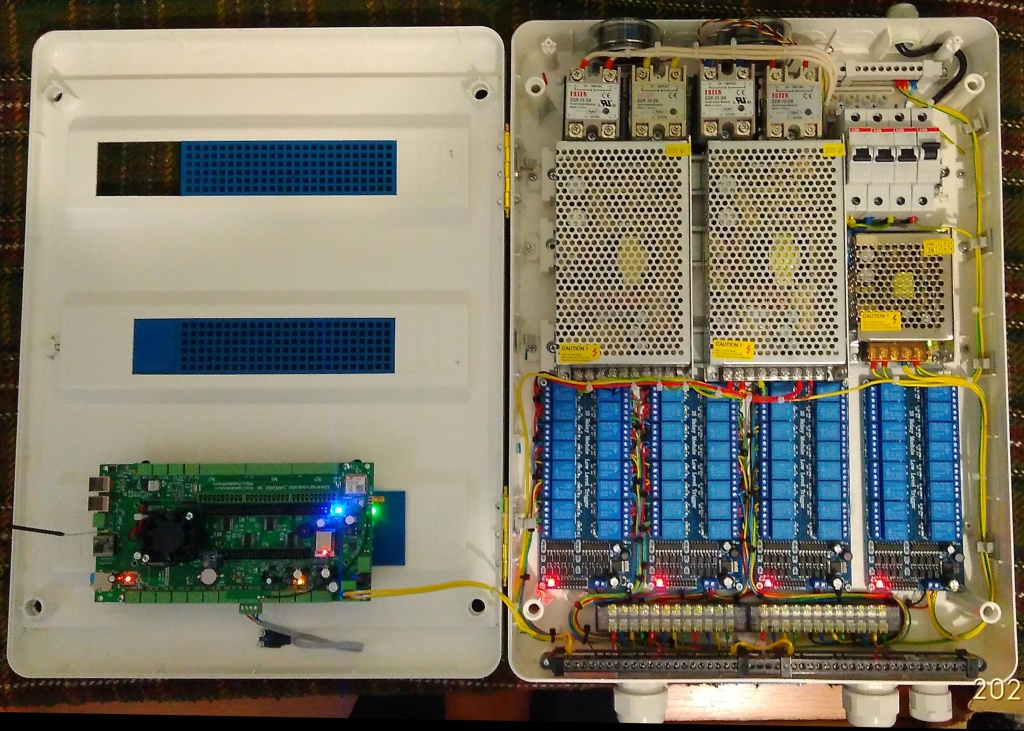

     Установим в ящик все необходимые узлы для работы контроллера, блоки питания, реле, автоматические выключатели сети и.т.д.
Как же микроконтроллер управляет механизмами? Для этого установлены блоки реле. В нашем случае  четыре блока по 16 реле, но может быть установлено и меньше.
Количество установленных блоков зависит  от количества установленных Вами механизмов и иных устройств типа вентиляции, управления шторами, клапанами и.т.д. Управляющие сигналы подаются на реле, а те в свою очередь уже управляют. моторами, клапанами и.т.д.

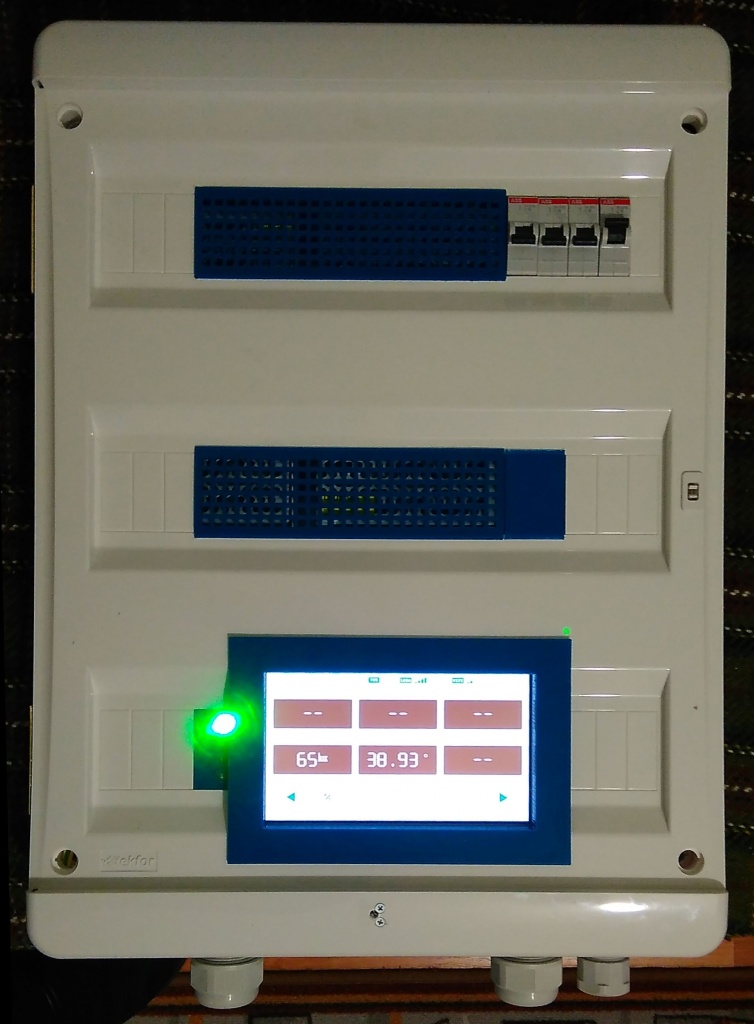

  Текущая информация выводится на встроенный дисплей контроллера.
Блок


А если Вы находитесь не очень далеко от теплицы, есть удобная возможность управлять системой с помощью смартфона.

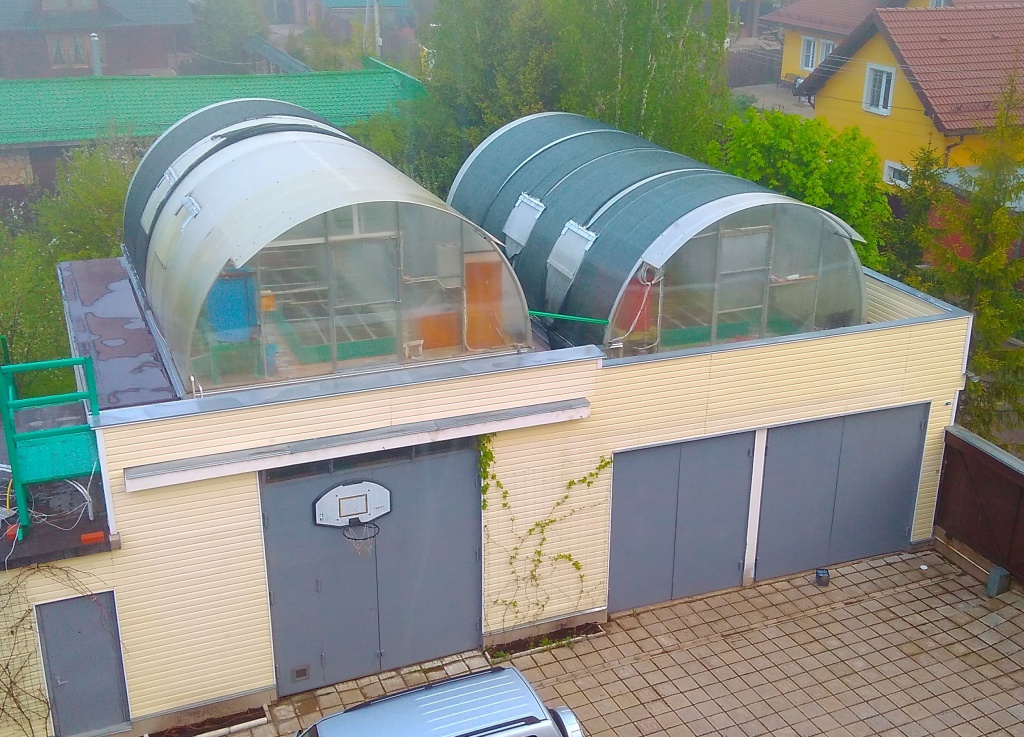

К примеру как в этом случае, когда теплицы на крыше и постоянно подниматься к ним затруднительно.

На крыше


   При нахождении на более дальних расстояниях заходим на сайт http://gardenboss.ru/, созданный талантливым программистом Дмитрием (как и весь комплекс программ в содружестве с автором этих строк), контролируем и управляем дистанционно.

Какие же узлы, датчики и модули понадобятся для обустройства теплицы.
Начнем с датчиков.
Это датчики температуры воздуха. Так же можно измерять и температуру воды для полива.
Для этого идеально подходят DS1820 c влагозащитой.

DS18b20

Если требуется измерять не только температуру, но влажность воздуха - применяем DHT22.
DH11

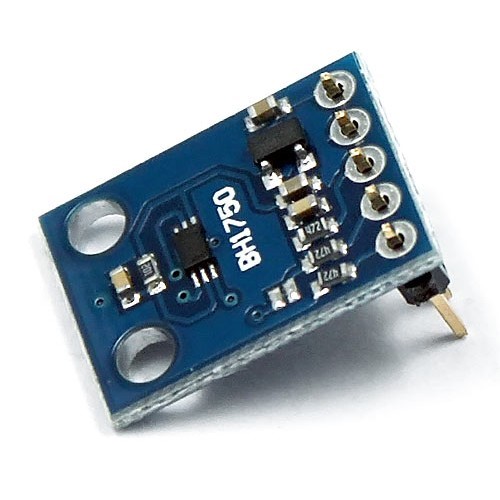

Необходимо измерить интенсивность света - применяем датчик BH1750

Датчик света BH1750

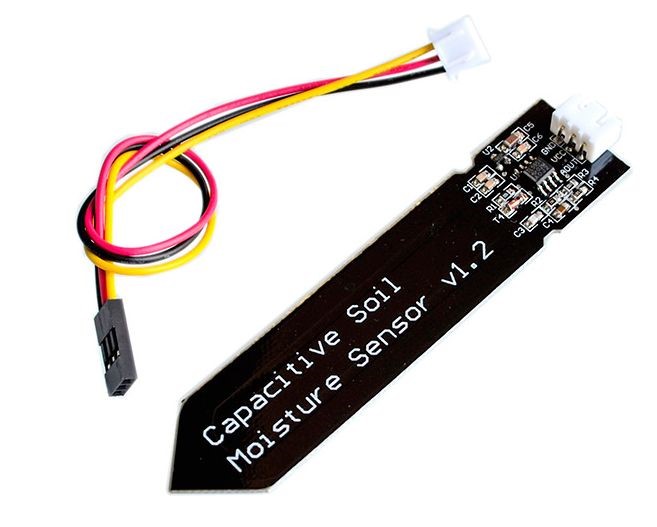

 Влажность грунта измеряем емкостными датчиками влажности.
Датчик влажности грунта

Здесь перечислены основные датчики, но система позволяет подключать и другие датчики типа СО2, pH и.т.д.

Исполнительные механизмы.

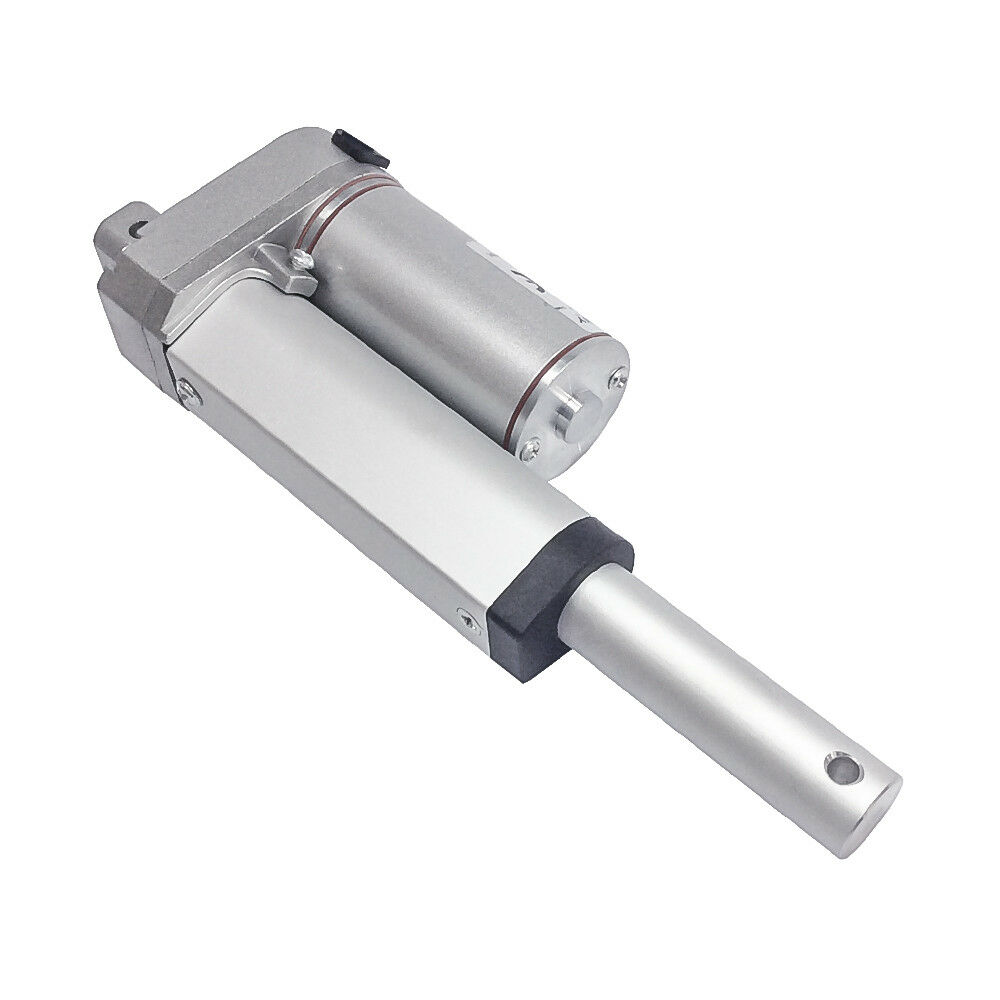

Для управления форточками, как правило, применяют актуаторы
Актуатор
Посмотреть работу актуаторов можно на видео      Окна в крыше   и  Боковые окна



Для управления поливом можно применить клапана
Клапан12

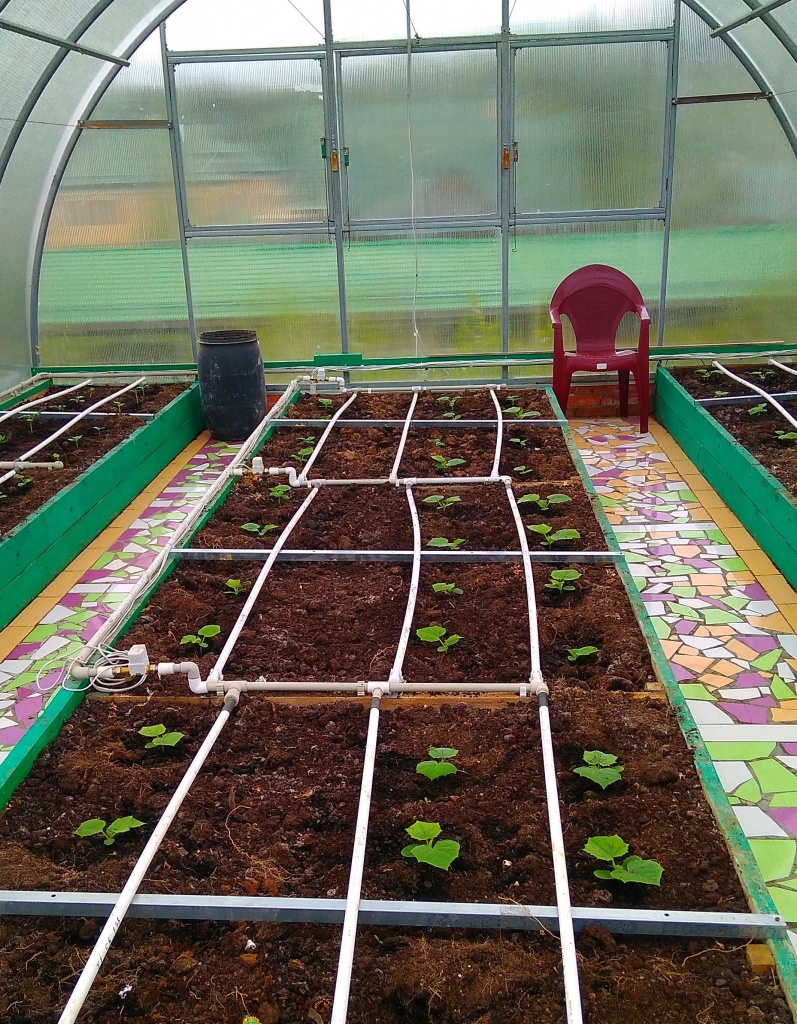

И вариант их монтажа.

Клапана


Работа полива на видео  Полив.   Так же можно применить конструкцию капельного полива.

Ознакомится с более ранними контроллерами и инструкциями как их настраивать можно подборкой видео Котроллер теплицы.

Подробная инструкция на текущие версии контроллеров находится в файловом архиве в конце статьи.

После монтажа и запуска всех систем необходимо подумать как уберечь всю конструкцию от внешних воздействий.
Дождь, ветер, ураган может сломать Ваши окна и залить урожай.

Что бы этого не случилось, применяем относительно недорогую метеостанцию.

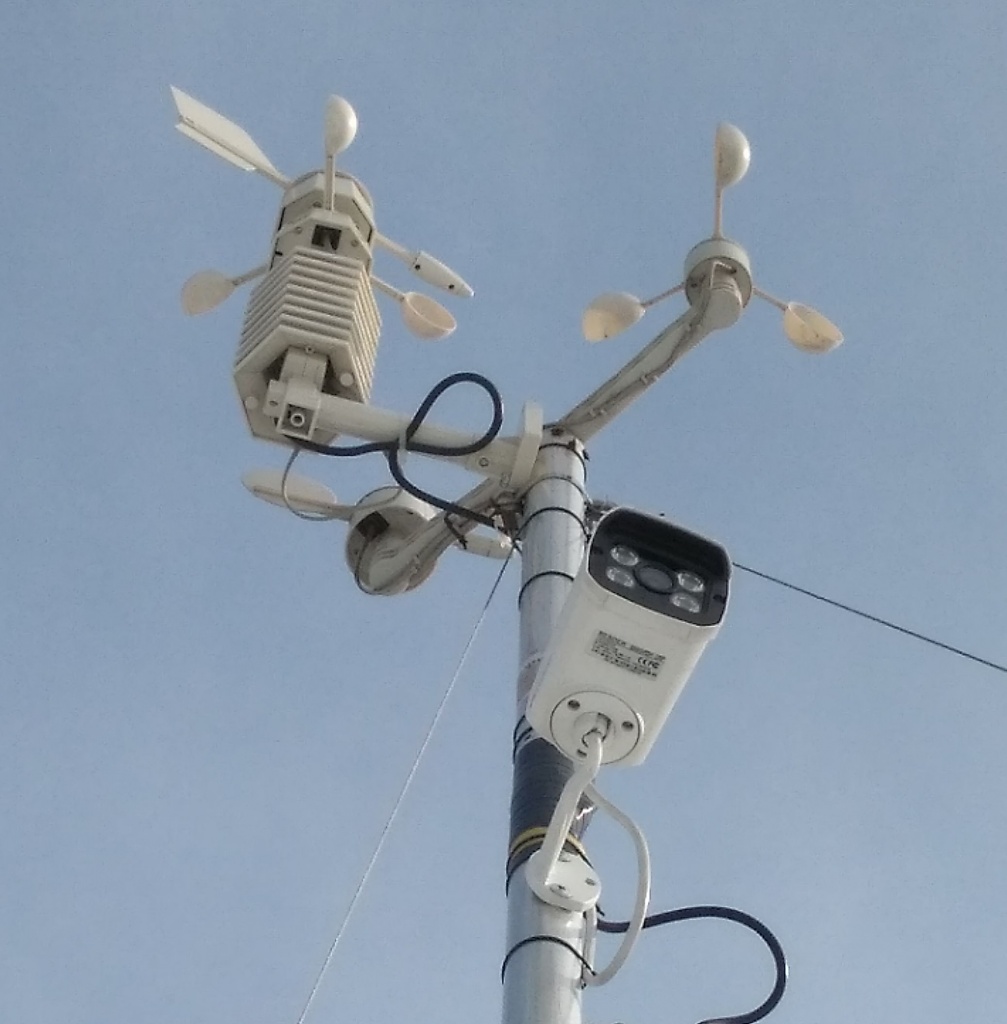

Метеостанция


На фото изображены две метеостанции (основная и контрольная). Для управления теплицей достаточно применить одну метеостанцию.

Также можно установить видеокамеру. что бы посмотреть кто кроме кроме Вас посещает Вашу теплицу.

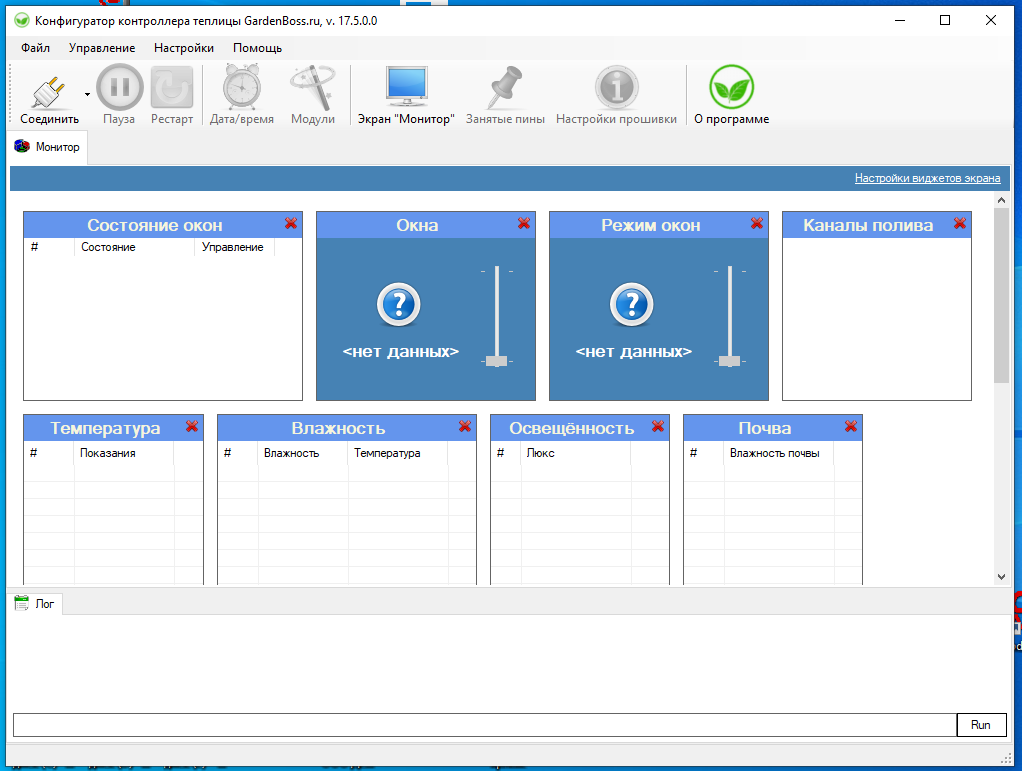

Вся система настраивается через конфигуратор на персональном компьютере.

Конфигуратор

Подробная инструкция на видео Конфигуратор на ПК


Краткая характеристика возможностей контроллера.


Полный комплект для домашнего применения приобретают в основном энтузиасты автоматизации и владельцы больших теплиц.

Для небольших теплиц мы разработали недорогие варианты контроллеров.

Так же можно приобрести   часть устройств автоматики.

Система продается в различных вариантах (с периферией или без).

Программное обеспечение бесплатное, можно скачать с интернета Программы для контроллера теплицы .

Более подробно характеристики наших контроллеров:

Один контроллер может управлять двумя теплицами или одной большой, разделенной на секции.

Контроллер может регулировать:

температуру посредством открывания 16 окон
вентиляция  3 канала
воздухообмен 3 канала
затенение 3 канала,
обогрев 3 канала
полив 14 каналов
досветка 8 каналов от датчика освещенности и по времени.
регулирование СО2 (датчик и остальное оборудование приобретается отдельно)
регулирование pH (датчик и остальное оборудование приобретается отдельно)
управление дверьми теплицы.
увлажнение воздуха
Тестируется программное обеспечение подготовки растворов для гидропоники
(аппаратные доработки не требуются).
И еще много различных режимов и регулировок.  Дополнительные функции
можно создать правилами и сценариями.

Контроллер универсальный, индивидуальная настройка под свои требования может быть выполнена самим пользователем.

Для этого создано специальное программное обеспечение для конфигурирования системы.

Связь по GSM, WiFi.

Управление через встроенный дисплей, локальную сеть, интернет, смартфон.

Перечень оборудования:

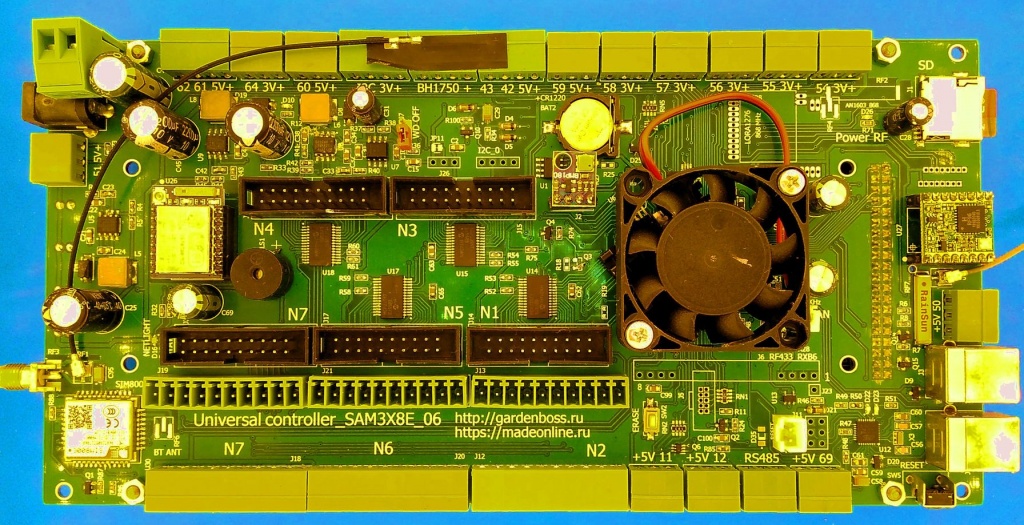

Крайняя версия контроллера "Universal controller_SAM3X8E_07"

Дисплей 7 дюймов

Применение дисплея не обязательная опция (можно управлять со смартфона), но гораздо удобнее применять и дисплей.

В контроллер входит (входит в цену контроллера):

1.  Датчик температуры DS18B20 (герметичный) – 2 шт.  (длина кабеля подключения 3 и 10 метров может быть изменена по требованию заказчика).
2.  Датчик освещённости (засветки, длина кабеля 30см.) – 1 шт.
3.  Модуль WiFi ESP8266  – 1 шт.
4.  Кабель для подключения реле16 -  1шт.
5.  Модуль GPRS SIM800 .
6.  Модуль LoRa 868.
7.  Датчик температуры и влажности воздуха DHT22  – 1 шт.  (длина кабеля подключения 3 метра может быть изменена по требованию заказчика).
8.  Датчик емкостной влажности почвы - 1шт.

Управление через локальную сеть, сайт или телефон /смартфон.

При необходимости могут быть поставлены дополнительные  модули и материалы.

1. Модуль расширения подключения температурных датчиков (до 10 датчиков DS18B20)
 В стандартной комплектации подключаются только от 2 до 5 (зависит от типа контроллера).
2. Модуль дистанционного подключения датчиков (По RS485 или радиоканалу)
3. Модуль дистанционного подключения метеостанции (по радиоканалу).
4. Как будете управлять фрамугами? Через блок реле?
В этом случае нужно дополнительно заказать еще модуль реле.
Необходимо учитывать что одна фрамуга управляется двумя реле.

5. Кабель - шлейф для монтажа дисплея на дверь шкафа. В стандартной комплектации дисплей устанавливается на контроллер.
6. Кабель - шлейф для подключения дополнительного блока реле. В стандартной комплектации входит 1 кабель для подключения реле.

7. Датчик влажности почвы.

8. Ультразвуковой модуль измерения уровня воды в баке.

Если приобрести небольшую метеостанцию, система сможет самостоятельно открывать окна с подветренной стороны, закрывать при дожде или очень сильном ветре.
Автоматическое управление окнами по секциям, по скорости и направлению ветра, по датчику дождя, по ориентации окон по сторонам света;
Работа с датчиками скорости и направления ветра, а также с датчиком дождя - через выносной модуль по RS-485 или радиоканалу.

Возможна сборка комплекта в  эл. шкаф (за отдельную плату). В этом случае Вы получаете полностью смонтированный и настроенный комплект.
Вам останется только разместить и подключить датчики и исполнительные устройства.

Предусмотрена самостоятельная настройка и конфигурирование под Ваши требования с помощью программы конфигуратора на ПК.

И в завершение. Вас, конечно, интересует сколько же может стоить это изделие. Минимальная (бюджетная цена но без существенных ограничений) от 13 000 руб. (цены 2021 года). Максимальная стоимость полного комплекта (со всеми возможностями и монтажом в эл. ящик) может составить в диапазоне 65 000 - 80 000 руб.
Максимальная цена зависит от количества дополнительных модулей, метеостанции, датчиков и.т. д.
Согласен, стоимость не маленькая, но для небольших хозяйств или нескольких теплиц - идеальный вариант. Проверено на практике.
Мы сделали все что бы максимально снизить стоимость, но не в ущерб качества и снижения возможностей системы.

Дополнительную информацию на контроллеры и текущую стоимость можно узнать отправив письмо на почту  info@madeonline.ru .



Название файла Описание Скачать
Инструкция на контроллер теплицы
